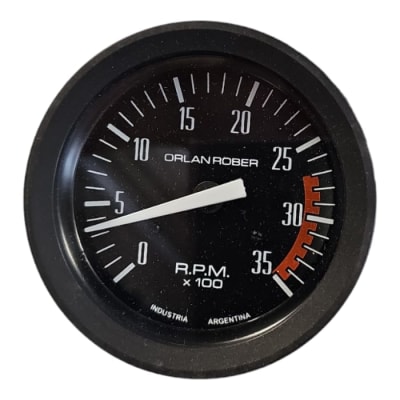

RELOJ TACOMETRO DIESEL 0-3500RPM 12-24V ORLAN ROBER

PRODUCTO: TACOMETRO DIESEL
MARCA: ORLAN ROBER
MODELO: CVD35

 Este tacómetro está diseñado para funcionar con la señal proveniente del borne “W” del alternador (localizado en la parte posterior del mismo y marcado con una “W”). En caso de que su vehículo no posea dicho borne, hacer instalar dicha salida en un taller especializado en alternadores. Puede ser realizada en cualquier tipo de alternador.

MONTAJE:
Este instrumento está diseñado para ser montado sobre panel (diámetro 81mm) ajustado mediante las grampas provistas.

AJUSTE DE REVOLUCIONES:
 Al estar conectado al alternador y leyendo el régimen de giro de éste, será necesario ajustar las revoluciones leídas por el tacómetro al régimen de giro del cigueñal. El rango de ajuste va de 100 a 400Hz (Hertz) a 1.000 rpm de motor. Para efectuar la calibración, en la parte posterior del tacómetro se encuentra un tornillo de ajuste de RPM. Proceder de la siguiente manera: Con el motor en marcha y regulando, girar este tornillo en sentido horario o antihorario hasta ajustar la lectura del instumento al régimen de giro del motor. El manual del vehículo especifica el valor de revoluciones del motor regulando, pero de todas maneras recomendamos que para tener una mayor precisión en la calibración se utilice un tacómetro patrón (laser o mecánico) sensando directamente el giro de la polea del cigueñal.
